稳定的固体电解质界面(SEI)层对于锂金属负极(LMA)在长期循环中的生存至关重要。然而，天然SEI的混沌结构和化学不均匀性导致LMA枝晶生长加剧，电极粉化严重，阻碍了LMA的实际应用。

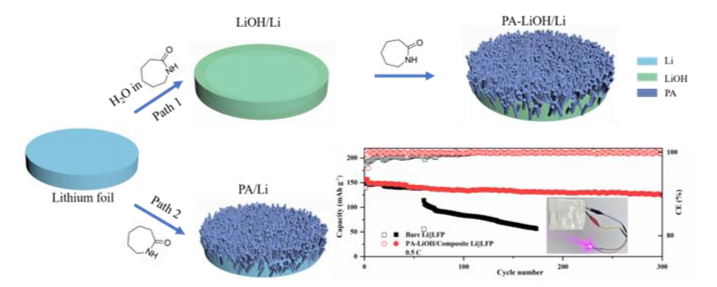

在这里，广东工业大学Zhicong Shi，阿德莱德大学郭再萍教授，南方科技大学谷猛设计了一种催化剂衍生的人工SEI层，具有有序的聚酰胺氢氧化锂(PA-LiOH)双相结构，以调节离子传输并实现无枝晶Li沉积。

文章要点

1）PA-LiOH层可以显着抑制LMA在Li电镀/剥离循环过程中的体积变化，并减轻LMA与电解质之间的寄生反应。

2）优化后的LMA在Li||Li对称电池中以20mAcm^-2的超高电流密度在1000多个小时的锂电镀/剥离循环中表现出出色的稳定性。即使在1 mA cm^–2的电流密度和1 mAh cm^–2的容量下循环500次后，无添加剂电解质中的锂半电池仍可实现高达99.2%的高库仑效率

参考电竞投注官网

Yifeng Cheng, et al, Catalytic Chemistry Derived Artificial Solid Electrolyte Interphase for Stable Lithium Metal Anodes Working at 20 mA cm^–2 and 20 mAh cm^–2, Angew. Chem. Int. Ed. 2023, e202305723

DOI: 10.1002/anie.202305723

https://doi.org/10.1002/anie.202305723
