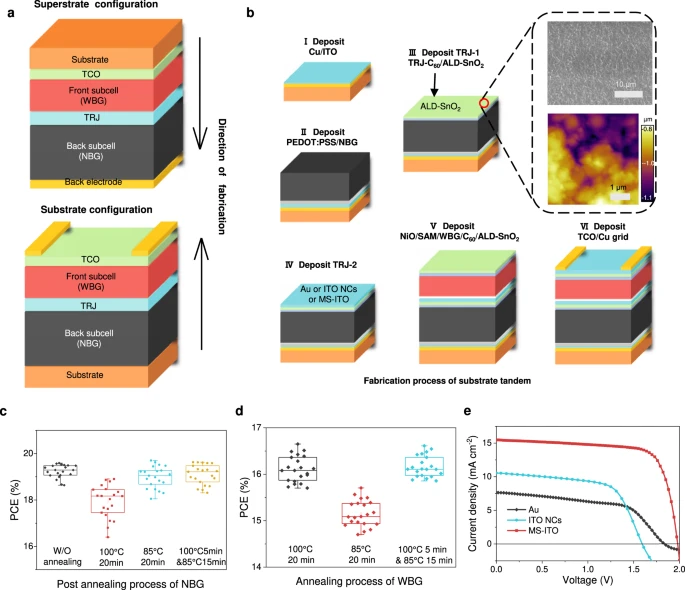

所有钙钛矿串联太阳能电池中常用的超晶格配置（首先沉积前子电池，然后沉积后子电池）对长期稳定性不利，因为可氧化的窄带隙钙钛矿最后组装并且容易暴露于空气中。鉴于此，来自南京大学工程与应用科学学院的Hairen Tan等人颠倒了处理顺序，并展示了衬底配置中的所有钙钛矿串联（首先沉积背面子电池，然后沉积正面子电池），以将可氧化的窄带隙钙钛矿深埋在器件堆叠中。

文章要点：

1) 该研究通过在宽带隙钙钛矿子电池中使用四氟硼酸胍添加剂，对衬底配置的全钙钛矿串联电池实现了25.3%的效率，且在干燥空气中储存1000小时后，未封装的器件没有表现出性能下降；

2) 此外，基板配置还拓宽了柔性基板的选择：研究在镀铜聚乙烯萘和铜金属箔上分别实现了24.1%和20.3%的高效柔性全钙钛矿串联太阳能电池，衬底配置为释放全钙钛矿串联太阳能电池的商业潜力提供了一条很有前途的途径。

参考资料：

Wang, Y., Lin, R., Wang, X. et al. Oxidation-resistant all-perovskite tandem solar cells in substrate configuration. Nat Commun 14, 1819 (2023).

10.1038/s41467-023-37492-y

https://doi.org/10.1038/s41467-023-37492-y
