可充电卤化物离子电池（HIB）由于其出色的能量密度、低成本和无枝晶特性，是大规模应用的理想选择。然而，HIB的性能和循环寿命仍然有着较大限制。鉴于此，来自悉尼理工大学理学院的Guoxiu Wang等人通过实验测量和建模方法，证实了是正极的过渡金属和元素卤素在电解质中的溶解以及负极的放电产物导致HIB失效。

文章要点：

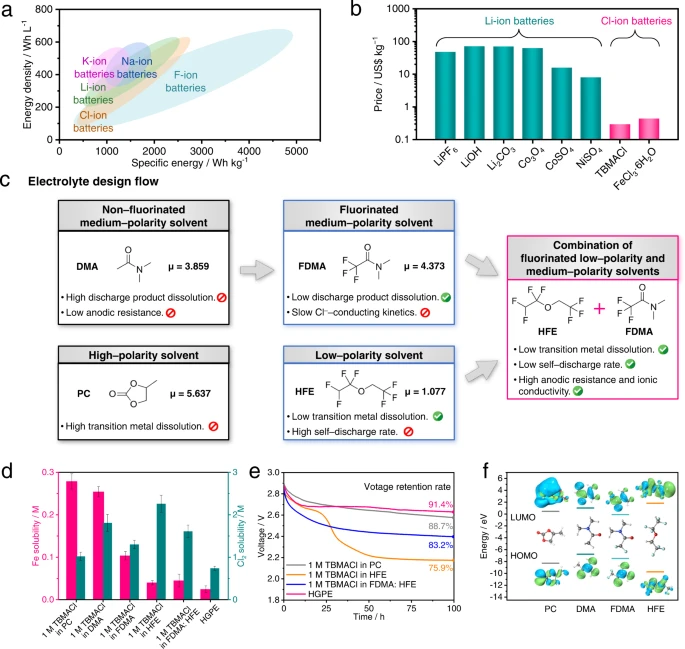

1) 为了避免这些问题，该研究尝试将氟化低极性溶剂与凝胶化处理相结合，以防止界面溶解，从而提高HIB的性能，并基于此，开发了一种准固态氯离子导电凝胶聚合物电解质；

2) 此外，研究对该电解质在具有基于氯氧铁的正极和锂金属负极的单层袋式电池配置中进行了测试（25°C，125mA·g^–1），其初始放电容量为210 mAh·g^–1，100次循环后放电容量保持率接近80%，研究还探究了使用准固态卤化物离子传导凝胶聚合物电解质组装和测试氟离子和溴离子电池。

参考资料：

Yang, X., Zhang, B., Tian, Y. et al. Electrolyte design principles for developing quasi-solid-state rechargeable halide-ion batteries. Nat Commun 14, 925 (2023).

DOI: 10.1038/s41467-023-36622-w

https://doi.org/10.1038/s41467-023-36622-w
