废旧锂离子电池的回收利用是缓解环境问题和促进资源节约的有效途径，LiFePO₄电池现今已广泛应用于电动汽车和储能站，然而目前，导致Fe（III）相形成的锂损失是LiFePO₄阴极容量衰减的主要原因，另一个因素则是导电性差，这都极大限制了其速率能力。近日，来自中国科学院深圳先进技术研究所的Hui-Ming Cheng等人开发了使用多功能有机锂盐（3,4-二羟基苯甲腈二锂）通过直接再生来恢复废旧LiFePO₄阴极。

文章要点：

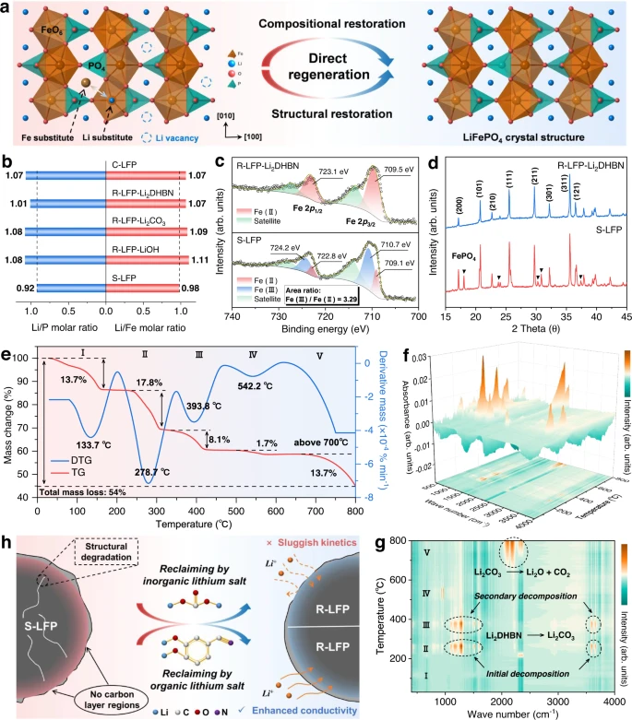

1) 已降解的LiFePO₄颗粒与有机锂盐的官能团可以很好地耦合，从而锂填充空位，氰基形成还原气氛以抑制Fe（III）相，同时，盐的热解产生了包覆LiFePO₄颗粒的无定形导电碳层，进而改善了锂离子和电子转移动力学；

2) 研究证实，再生恢复的LiFePO₄阴极展现出了良好的循环稳定性和速率性能（在5 C下循环400次后保持88%的高容量保留），该锂盐还可用于回收降解的过渡金属氧化物基阴极，此外，技术经济分析表明，与传统的回收方法相比，该策略具有更高的环境和经济效益。

参考资料：

Ji, G., Wang, J., Liang, Z. et al. Direct regeneration of degraded lithium-ion battery cathodes with a multifunctional organic lithium salt. Nat Commun 14, 584 (2023).

DOI: 10.1038/s41467-023-36197-6

https://doi.org/10.1038/s41467-023-36197-6
